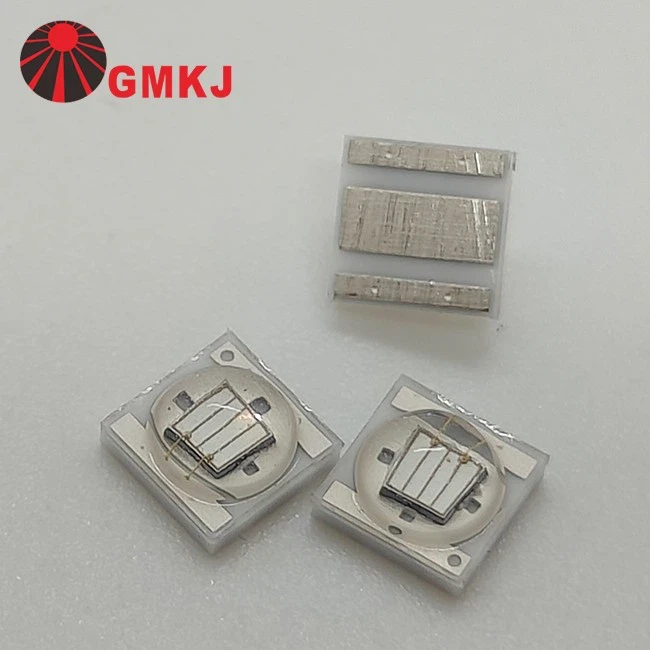

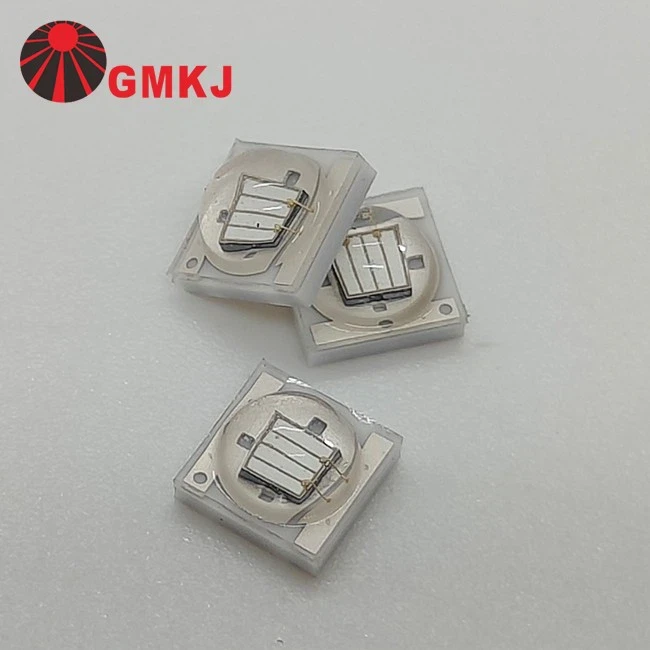

400 нм УФ-освітлення для флуоресцентних систем і систем зору
| Номер деталі |
GTY-3535P400-1CC0-S1E5M
|
| Пікова довжина хвилі | 400 нм |
| Номінальна потужність | 3W |
| Тип упаковки | 3535 Кераміка |
| Кут огляду | 30 градусів / 60 градусів / 90 градусів / 120 градусів |
| Прямий струм | 1000 мА |
| Додатки | Флуоресцентний контроль УФ освітлення Машинний зір Промислове виявлення |
| Робоча температура | -40 градусів до +85 градусів |
400 нм 3535 УФ світлодіодна структура корпусу
|
|
|
|
| Майже{0}}УФ-випромінювання при 400 нм | Керамічний пакет 3535 для термічної стабільності | Підходить для люмінесцентного та інспекційного освітлення |
400 нм 3535 УФ-світлодіод, встановлений на друкованій платі з металевим сердечником
Рівномірний вихід УФ-випромінювання 400 нм
Механічні розміри 400 нм 3535 UV LED
Електричні характеристики 400 нм 3535 UV LED
Наведені нижче електричні значення представляють типові робочі умови для стабільного ближнього-УФ-випромінювання.
|
Параметр |
символ |
умови |
Хв |
Середнє |
Макс |
одиниці |
| Пряма напруга (Vf) |
VF |
IF=700 мА |
3.20 |
-- |
3.60 |
V |
|
Термічний опір з'єднання з платою (热阻) |
RΘJ-B |
IF=700 мА |
-- |
6.5 |
-- |
ступеня /Вт |
|
Радіаційний вихід (光功率) |
Φe |
IF=700 мА |
1200 |
-- |
1600 |
мВт |
|
Пікова довжина хвилі (峰值波长) |
λp |
IF=700 мА |
400 |
-- |
410 |
нм |
|
Температурний коефіцієнт прямої напруги (正向压降之温度系数) |
∆VF/∆T |
IF=700 мА |
−− |
-- |
−− |
мВ/градус |
|
Зворотний струм (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Кут огляду [1] (发光角度) |
2Θ1/2 |
IF=700 мА |
−− |
120 |
−− |
град |
| Ці електричні характеристики підтримують послідовний вихід, необхідний для диференціації матеріалів і аналізу спектрального відгуку. |
Застосування УФ-випромінювання 400 нм
Різні матеріали та умови поверхні можуть проявляти унікальну поведінку під дією майже-УФ-опромінення.
Близько 400 нм фіолетове світло часто використовується в програмах, пов’язаних із збудженням флуоресценції, оглядом поверхні та покращенням контрастності зображення.
Типові прикладні середовища включають:
Системи флуоресцентного контролю
обладнання для УФ-затвердіння
Освітлення машинного зору
Перевірка дефектів поверхні
Промислові системи візуалізації
Технічна інформація та параметри конфігурації для 400 нм 3535 UV LED доступні відповідно до різних вимог застосування.
GMKJ також може підтримувати індивідуальні кути променя та оптичні конфігурації для спеціалізованих проектів УФ-освітлення.
Технічна підтримка та обговорення проекту
З питань вибору довжини хвилі, підтримки застосування або запитів на зразки, пов’язані з УФ-світлодіодами, звертайтеся до:
Дженнін
GMKJ LED|УФ розчини
Електронна адреса: gmkj06@gmleds.com
WhatsApp: +86-18878641376
